L-730激光平面度测量仪
|
|
1、概述：
L-730激光平面度测量仪是最精确的，在现有市场的设备中，L-730激光平面度测量仪对平整度和平直度的测量简单快捷。
| |
系统功能
:
测量工件表面平面度,
测量精度0.01mm/M;
激光范围30.5M;
水平仪精度0.02mm/M;
系统配置:
L730
单激光自动扫描平面发射器
A-1533
单轴激光探测靶,带数字显示器,PSD探测范围76mm,显示器精度0.02mm/M
S-1388 PLANE5
数据分析软件
另可选件:
A-1531
单轴激光探测靶,带固定数字显示器,PSD探测范围24mm,
A-1532
单轴激光探测靶,带固定数字显示器,PSD探测范围76mm, |
2、应用领域：
所有面的平整度和平直度，直线度测量（垂直度，框架，导轨，法兰，圆等等）。
测量机械设备的基础，导轨，大轴承表面的平整度
平板平整度校准
检查机器运行轨迹线的水平度，直线度
|
|
|
   |
|
L730激光平面度测量系统 |
S-1388
PLANE 5
分析软件 |
报告显示 |
| |
|
|
 |
|
L-730
单激光平面发射器 |

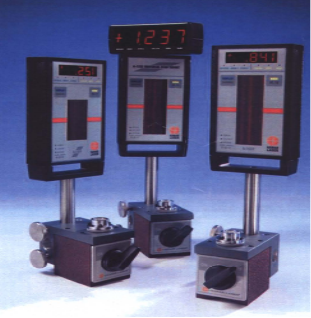

A-1531/1532/1533
探测靶 |
| |
|
3、卓越的平面度测量
作为激光水准仪和校准系统的测量基准要素之一，激光束或激光平面的平整度或平直度，作为参考值是需要被制造的，而
激光平面测量和校准系统L-730的连续旋转激光面的平直精确度达360°扫描时是2弧秒（0.01mm/M)，在扫描90度是可达1弧秒(0.005mm/M）
|
|
4、比传统方法要快2-3倍 |
|
在现有市场的设备中，L-730 激光平面测量和校准系统对平面度和平直度的测量简单快捷。它的特点就是有个最平的连续旋转的激光平面，无线接收靶和内置1弧秒级的水平仪，连续旋转激光器能一次使用多个接收靶，这也就意味着激光平面测量和校准系统L-730能比其他水平仪（激光干涉仪、经纬仪或水平尺）快2-3倍。 |
|
|
5、高分辨率无线接收靶
另一个决定平整度或平直度测量的关键部件是激光接收靶的分辨率，决定测量的数值能有多接近实际值。
激光平面测量和校准系统L-730使用了我们的无线接收靶(A-1531, A-1532 and A-1533)，它的的特性是分辨率0.025毫米，测量带范围75毫米，900MHZ和2.4GHZ无线通讯频率还带R1310-900PDA 读数器，能同时显示4个接收靶数据。
接收靶很轻，可重复充电，使用如数值高度尺简单，和HamarLaser 其他设备一样，接收靶提供实时对中数据，所以不对中的情况下可直接校正，而不需要重复安装。
激光平面测量和校准系统L-730也可使用无线接收靶 (A-1519, A-1519HR and A-1520) 和PDA或便携式电脑。
6、数据无线传输、下载到分析软件中
激光平面测量和校准系统L-730的无线数据接受、分析校准数据，我们的Plane5 3-d 平整度和垂直度分析软件简化数据分析过程，他能将一个目标安装文件下记录7个不同面的平直度测量数据，为每个表面分析显示平直度和垂直度的彩色3D图像。
7、测量应用:
平板/法兰等
 |
|
平板表面测量平面度 |
结构件表面测量平面度 |
| |
8、技术参数:
L-740
单激光自动扫描平面发射器
|
重量 |
3.5KG. |
|
材料 |
铝合金和不锈钢. |
|
激光类型 |
半导体可见激光,波长635nm,激光束直径4.06mm,等级II,扫描I. |
|
激光功率 |
0.9mW/束. |
|
激光束稳定性 |
0.005mm/hr/0C传递,0.36弧秒/hr/0C角度. |
|
激光直线度 |
0.0008mm/M. |
|
激光平面平面度 |
0.0025mm/M. |
|
测量范围 |
半径30.5米. |
|
电源 |
4节9V电池或220V交流电;连续使用2.5小时. |
|
调整范围 |
+/-3度 |
|
尺寸 |
222.8mm×142.7mm×142.7mm |
A-1519无线单轴激光探测靶
|
尺寸 |
50.8mm×104.4mm×44.5mm. |
|
重量 |
292g(不含磁座和支撑杆). |
|
精度 |
0.0005mm |
|
PSD测量范围 |
24mm. |
|
无线通讯距离 |
最大91米 |
|
测量范围 |
15m@300RPM,15～30.5m@150RPM |
|
电源 |
7.5-12VDC 500mAh锂电池充电 |
|
电池消耗 |
11.5小时连续使用 |
|
|
|
| |
|
|
