L-733 机床加工中心几何测量系统
|
|
1、概述：
L-733激光几何测量校准系统是专业的平面度，平直度，垂直度，平行度测量校准 系统。它有三个相互垂直的旋转激光，激光面扫描的平整度180度内是2弧秒，90度内是1弧秒，L-733是为精确度要求相对一般的加工中心、设备安装等设计的，也用于大型建筑的定位或飞机生产厂的大飞机段安装校准使用。
L-733激光几何测量校准系统有2个弧秒级气泡水平仪，固定的磁力座上的激光基础可调节X、Y、Z三轴向偏差，使得激光的基础与参考点平行。
在一般情况下，一次安装就可以测量平整度，平直度，平行度和垂直度，由于我们系统的数据是实时测量的，许多错误在安装时就可以修复或避免，激光是被固定在机器或基础上，所以每个激光面的激光都可以发射测量范围达半径30.5米。我们的激光仪能为您节省45%的时间，提高机器装配，调整效率，缩短停产时间，增加质量降低报废率，并且大大提高工具的使用寿命。
| |
系统功能 :
测量直线度,平面度,垂直度和平行度
系统配置:
L-733超精密三扫描激光平面
A-1519无线探测靶
PDA无线接收和读数显示
机床几何测量软件 |
|
2、应用领域：
加工中心(HBM, VBM, VTL, VMC, HMC, 龙门架， 平面磨床
水切割和激光切割设备
垂直压机校准
卷轴校准(橡胶, 钢铁,纺织低精度薄膜线)
飞机组装(座椅安装线校准, 安装水, 接头和固定面, 机翼到机体 和机体到机体的连接校准，等等)
木材厂
水平机械的基础和导轨
大型轴承面和建筑的定位、检查
机床测量和校准
所有平整度，包含水平面的和垂直面的（正方形、框架、导轨、法兰、圆等等）和轴心线。
垂直的和水平的轴线的平直度
一些立式机械轴线或水平面轴线或其平面的垂直度。
2个垂直面或轴线的垂直度
垂直或水平面的平行度，即使这些面大道30.5 米半径也能测量。
垂直面之间的轨道的扭曲和平行度 水平面之间轨道的扭曲和平行度。
检查垂直表面的铅垂度，范围可达30.5米
一次安装可检查表面达60米范围
|

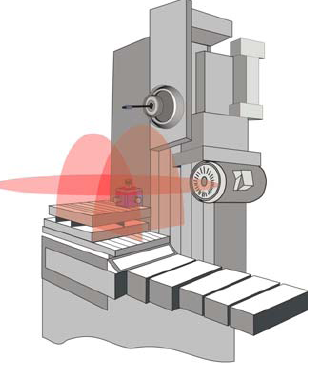

L-733
机床加工中心几何测量系统 |
|
 |
|
直线度测量 |
垂直度测量 |
|
|
|
|
平面度测量 |

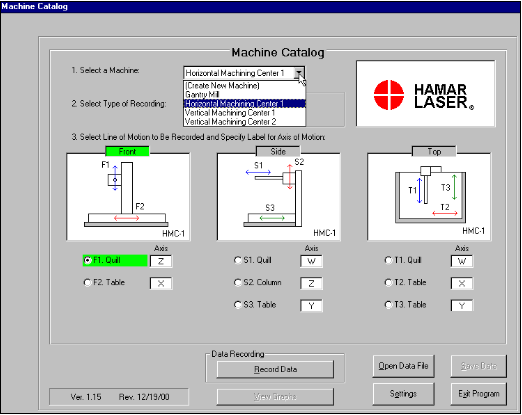

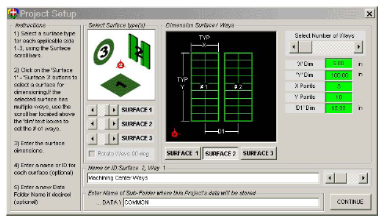

软件PLANE 5 平面度 |
|
| |
3、特点
3个连续旋转的激光，操作半径范围达30.6米
激光面平整度180度扫描下2弧秒，90度扫描下1弧秒。
各个激光面垂直度达精度2弧秒
含3轴方向调整的基础和中级分辨调整和水平仪，精确级别达2弧秒
标准接收靶：A-1532ER 普通扫描接收靶和内置显示75毫米的测量范围和0.001''(0.025毫米）分辨率。
高精度接收靶：A-1519-900（A-1519-2.4）单轴，无线，24.5毫米测量带和0.00002''(0.0005毫米）分辨率。
接受其直接提供实时数据显示。
一般安装时间20分钟或更少。
二极管激光2代比氖基激光系统要稳定的多。
系统采用以视窗95/98为基础软件，快速记录和分析测量的机械设备几何数据。
电池供电或交流电源供电
完全独立
激光和接收器装在一个很小的便携式旅行箱内。
|
| |
4、技术参数
|
重量:
|
激光 6.75 lbs (3.1 kg)
电池块: 1 lb (0.45 kg)
L-123 基础: 10 lbs (4.54 kg)
|
|
材料:
|
激光器：铝和不锈钢
L-123 基础: 铝
|
|
激光形式:
|
可见二极管激光, 670 nM 波长II级 (扫描时是I级) .160" (4.06mm) 光束直径
|
|
激光功耗:
|
<1mw/光束
|
|
激光束稳定性:
|
偏移: .0001 in/hr/ºF (.005mm/hr/ºC)
角度: 0.2 arc sec/hr/ºF (0.36 arcsec/hr/ºC)
|
|
激光束平直度:
|
0.000015 in/ft. (0.001 mm/M) +/- .0001" 空气中
|
|
激光面平整度:
|
2 角秒: .00012 in/ft. (0.01 mm/M), 转换误差+/- .0003" (0.0076 mm) 360º 扫描
1 角秒: .00006 in/ft. (0.005 mm/M) 转换误差 +/- .00015" (0.004 mm) 90º 扫描
|
|
激光面垂直度:
|
T顶部激光面和侧激光面垂直度: <2 角秒. (0.00012"/ft or 0.01 mm/M)
顶部激光面和背面激光面垂直度: <2 角秒. (0.00012"/ft or 0.01 mm/M)
侧面激光面和背面激光面垂直度: <23角秒 (0.00018"/ft or 0.015 mm/M)
|
|
操作模式:
|
1个，2个或3个激光面工作可以是完全独立的
|
|
测量范围:
|
每个激光扫描测量半径为30.5米
|
|
供电:
|
9V 直流电池 or 115V 交流适配器
|
|
L-123 基础调节范围
|
+/- 1.5º
|
|
L-123 基础调节精度:
|
1.7 arcsec (0.01 inches/100 ft or 0.25 mm/30.5M)
|
|
水平仪:
|
地部照明， 精确度2 角秒 o 0.00012 in/ft. (0.01 mm/M)
|
|
|
|
|
|
 |
|

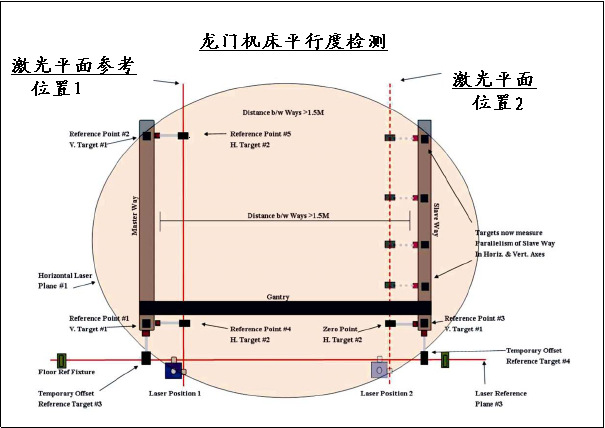

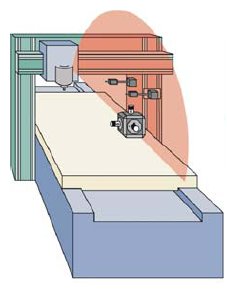

龙门机床平行度检测(俯视图) |
|
|
 |
|

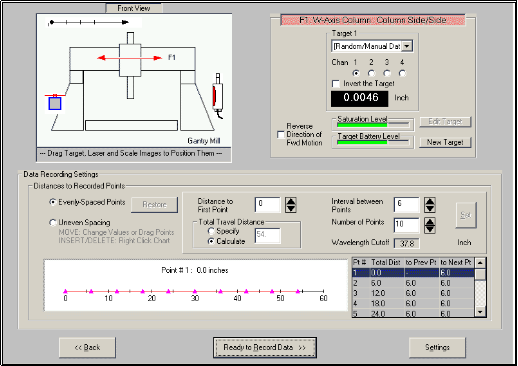

机床测量软件 |
|
|
| |
|
|
